深化設計：

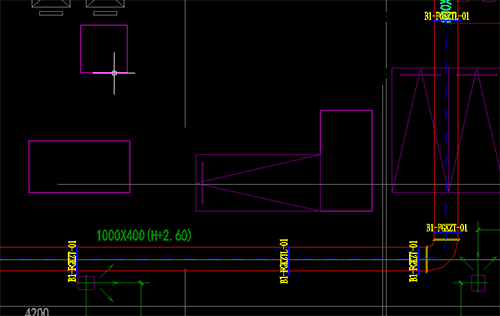

1、根據BIM三維模型進行深化設計，優化管道走向，做出支吊架管線平面布置圖、剖面圖及相關支吊架空間布置節點詳圖。

2、使用專用管道支吊架軟件設計及校核、出具受力計算書、支架CAD圖紙及材料清單。

綜合支吊架設計：對選定區域進行綜合支吊架設計，出具支架裝配明細表供給工廠進行預制加工數據提取，設計綜合支吊架設計與二次管綜應同步進行，保證模型、圖紙一致性。

支吊架設計應結合管組安裝。

應出具組裝明細表單，與管綜應一一對應。

應出具結構計算書，供甲方、監理檢查和驗收。

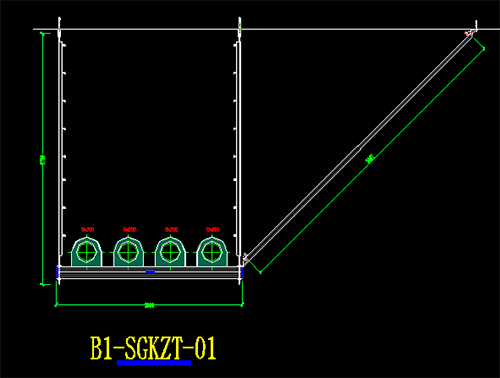

3、 綜合支吊架管段拆分，出具部件CAD圖紙及材料清單。

管段拆分：對綜合后的管段進行拆分，原則上需遵從加工方便、施工簡便，拆分完成后與管綜圖紙、模型需保持一致性。

1、 直行管段不超過6m應考慮為一管組。

2、 立管應盡可能拆分為一管組。

3、 管組彎頭組件較多時應考慮設置補償件。

4、 一管組拆分完成后，總長與單節長不一致，應以總長為準進行調整。

5、 最終加工誤差應保持在1cm以內。

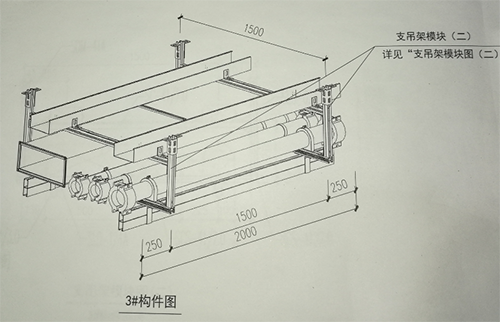

拆分圖紙輸出：圖紙應以管段為準，輸出每個管組加工圖紙，圖紙應包含材料明細和控制參數，控制參數應盡量以厘米為單位，減少現場加工誤差；存在角度參數時，可輸出多剖切面加工圖紙。圖紙完成后應對現場操作工進行技術交底。

生產與裝配

6、 按材料清單采購支吊架、管線、橋架、風管等物資

7、 按支架CAD圖紙裝配支吊架

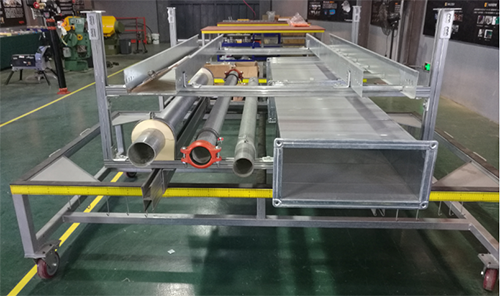

8、 按構件CAD圖紙裝配單個綜合支架構件

現場安裝：

方案一、

1、 按圖紙在混凝土基礎上，植入固定支吊架和電動葫蘆的膨脹螺栓

2、 安裝吊裝用的電動葫蘆

3、 將裝配平臺及綜合支架構件搬運到安裝位置

4、 使用電動葫蘆將綜合支架構件吊裝到安裝高度

5、 拼接相鄰綜合支架構件

6、 連接膨脹螺栓和支架底座

方案二、

1、 安裝吊裝用的電動葫蘆

2、 將裝配平臺及綜合支架構件搬運到安裝位置

3、 使用電動葫蘆將綜合支架構件吊裝到安裝高度

4、 拼接相鄰綜合支架構件

5、 在混凝土基礎上，植入固定支吊架的膨脹螺栓

6、 連接膨脹螺栓和支架底座
